导语： 在现代工业表面处理领域，白刚玉喷砂磨料凭借其优异的切削力与光洁度，成为了众多企业的首选。 但您是否曾在生产中被磨损率高、可循环次数少等问题困扰？到底是什么在影响白刚玉喷砂磨料的耐用度（切削寿命）？
今天，弘祥高新材料就带您深入探讨决定白刚玉耐用度的三大核心要素，帮您优化工艺、大幅降低生产成本！

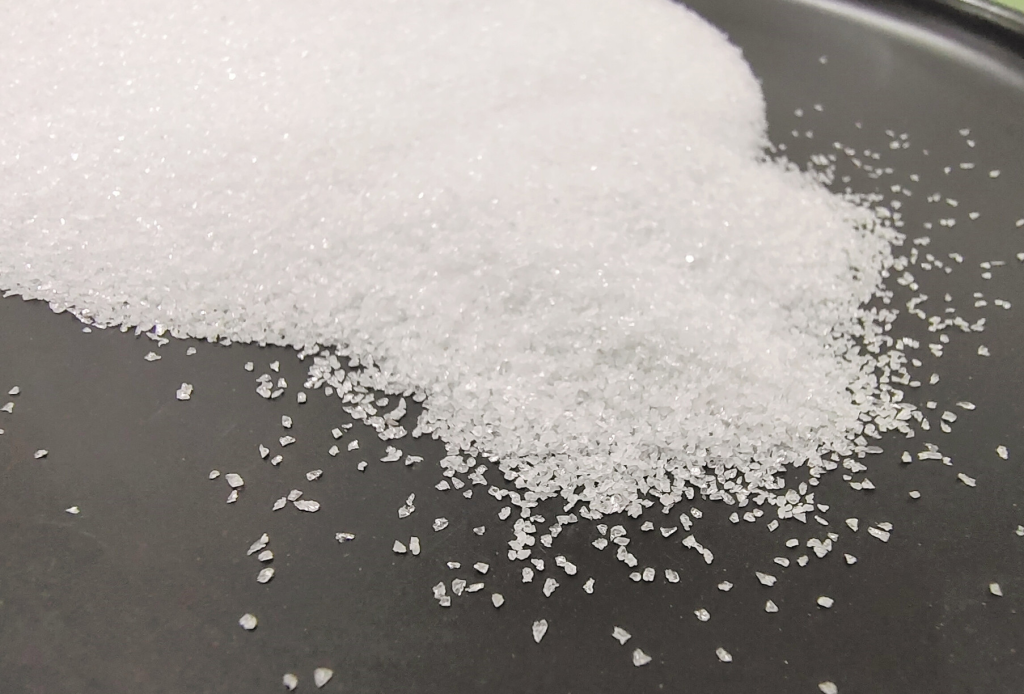

🥇 一、 打铁还需自身硬：磨料自身的品质是基础
白刚玉的先天“基因”直接决定了它的耐用上限。作为深耕材料领域的弘祥高新材料，我们始终认为以下几点是高品质白刚玉的标配：
🔹 1. 化学成分与纯度（核心指标）
- 高铝更耐用：一级白刚玉的 α-Al₂O₃ 含量应大于99%。纯度越高，砂粒越不易粉化，耐用度直线上升。
- 严控杂质：Fe₂O₃、SiO₂ 以及特别是 Na₂O（氧化钠）等杂质会显著降低磨料的韧性与耐磨性。钠含量越低，磨料的球磨韧性、硬度和抗压强度表现就越好。
- 优异自锐性：优质晶体在受冲击时沿晶界断裂，能持续产生新的切削棱角，这是保持长久切削力的关键。
🔹 2. 颗粒的“身材”与“体质”
- 粒径分布：D50控制在 15–25μm 区间时，往往能达到效率与寿命的最佳平衡；颗粒分布越集中，磨损就越稳定。
- 颗粒形貌：多棱角的颗粒切削力猛但磨损较快；而近球形的颗粒能够更好地分散应力，更为耐磨，寿命最高可提升20%–30%。
- 致密度与韧性：经过充分熔炼、结晶完整且内部无裂纹的颗粒，抗冲击破碎能力更强。
🔹 3. 精湛的制造工艺 电熔温度、冷却速度以及破碎分级的精度，工厂里的每一步工艺都在重塑颗粒的强度、形貌和纯度。
[📸 建议配图 2：插入工厂生产线、冶炼炉，或显微镜下白刚玉颗粒形状（多棱角 vs 近球形）的对比图，凸显工厂专业度]

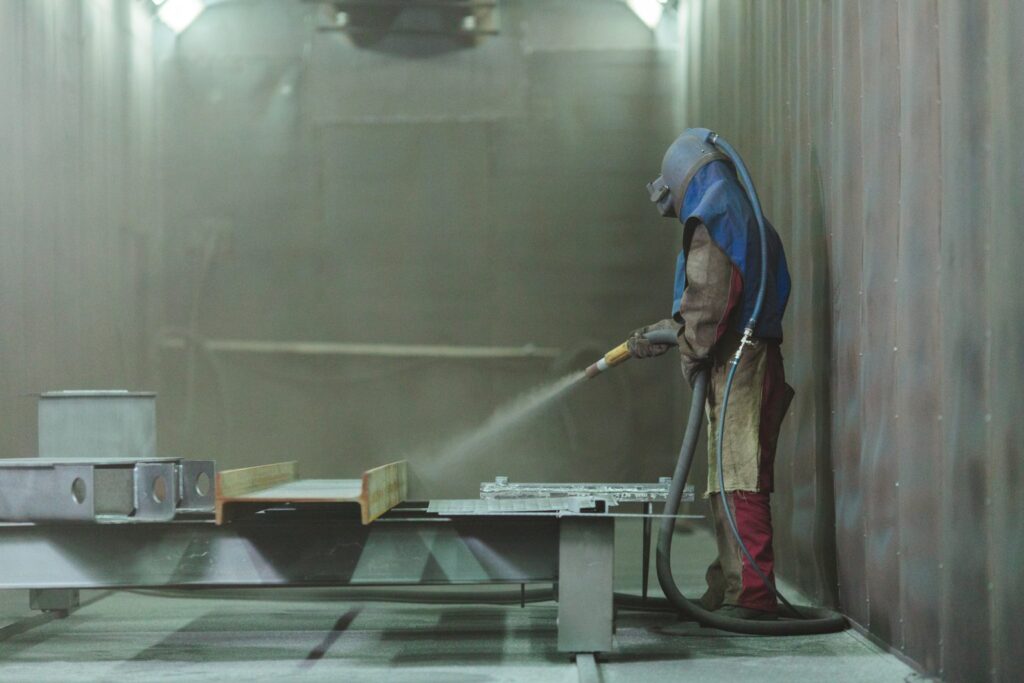

⚙️ 二、 技巧决定成败：喷砂工艺参数的把控
有了弘祥高新材料的好产品，还需要搭配好工艺。外在的工艺参数是决定损耗的关键外因：
🔸 1. 压力与流量要适中 喷砂压力并不是越高越好！
- 压力过高：会导致颗粒冲击破碎加剧，损耗飙升。
- 压力过低：会拉低工作效率，延长作业时间，总损耗未必能减少。 👉 【弘祥推荐】常规最佳压力区间为：0.4–0.6 MPa。
🔸 2. 角度与距离是门学问
- 喷射角度：建议保持在 30°–60°（常用45°±5°），此时冲击效率与磨损最为均衡。垂直（接近0°）喷射极易造成颗粒反弹、过度破碎。
- 喷射距离：离得过近会造成冲击过载使颗粒碎裂，离得过远则动能不足、效率低下。
🔸 3. 科学循环与筛分 高品质的白刚玉通常可循环使用 5–10 次。在此过程中，定期清理、及时筛除过细的粉尘与碎粒，能显著提升整体的循环寿命。
⛈️ 三、 适应环境：工件材质与外部条件的考验
实际操作中，磨料面对的“敌人”和所处的环境也大不相同：
🎯 1. 面对“硬骨头”工件 您处理的工件材质越硬（如淬火钢、硬质合金等），对磨料的冲击反作用力就越大，耐用度就会相应降低。此时更需要选择高韧性的产品。
🌡️ 2. 环境因素不容忽视
- 湿度影响：当相对湿度大于70%时，磨损率可能会上升8%–12%（颗粒易团聚，冲击效率下降）。
- 温度限制：在700℃以下，白刚玉性能极其稳定；但一旦超过900℃，便会开始明显软化，加剧磨损。
- 腐蚀介质：酸碱等腐蚀性环境会侵蚀颗粒表面，降低其结构强度。
💡 【弘祥高新材料】独家总结：耐用度优化 5 大口诀
为了让您的喷砂作业事半功倍，请截图保存这份快速参考指南：
✅ 一选好料：认准高纯度（α-Al₂O₃≥99%）、低杂质、粒度集中的白刚玉磨料。
✅ 二控参数：压力控制在 0.4–0.6 MPa，角度保持 45°，距离约 150 mm。
✅ 三勤筛分：循环使用时，一定要及时筛分除粉，避免碎粒累积。
✅ 四防潮湿：高湿环境下，请适当降低喷砂压力并加强磨料干燥。
✅ 五看工件：遇到超硬工件，优先选择韧性更好、球形度适中的白刚玉产品。
🌟 弘祥高新材料始终致力于为您提供高纯度、高稳定性的高品质白刚玉系列产品。无论您面对怎样的复杂工况，我们都能为您提供专业的研磨与喷砂材料解决方案！
📞 欢迎浏览我们网站的产品中心，或直接联系客服（留下您的联系方式/微信号），获取专属的表面处理方案及免费产品报价！
